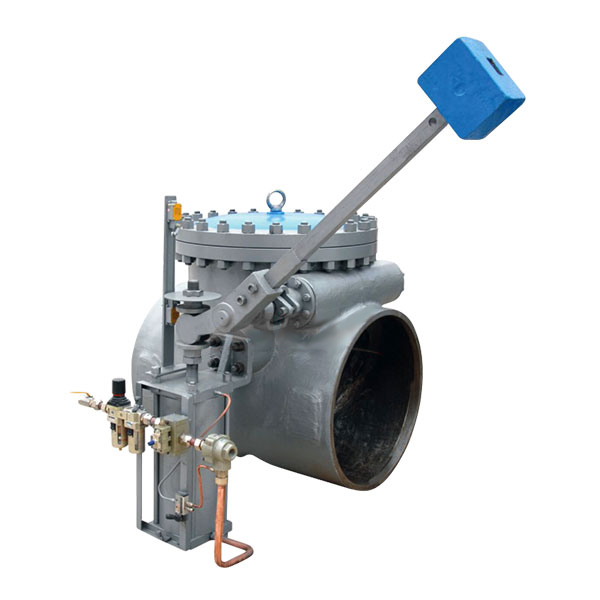

H664Y抽汽止回阀

型号：
标签：
产品描述：抽汽止回阀产品型号：H664Y公称通径：DN50～1000mm公称压力：PN1.0～10.0MPa工作温度：≤550℃主要材质：WCB、WC6、WC9适用介质：水、蒸汽、空气、油品设计标准：API 6D、BS 1868、GB/T 12235、GB/T 12236、JB/T 8937结构长度：ASME B16.10、API 6D、GB/T 12221连接标准：

在线询价在线购买

抽汽止回阀

产品型号：H664Y
公称通径：DN50～1000mm
公称压力：PN1.0～10.0MPa
工作温度：≤550℃
主要材质：WCB、WC6、WC9
适用介质：水、蒸汽、空气、油品
设计标准：API 6D、BS 1868、GB/T 12235、GB/T 12236、JB/T 8937
结构长度：ASME B16.10、API 6D、GB/T 12221
连接标准：ASME B16.5、ASME B16.47、ASME B16.25、GB/T 9113、JB/T 79、HG/T 20592
压力试验：API 598、API 6D、GB/T 13927、GB/T 26480
压力与温度等级：ASME B16.34 、GB/T 12224

一、H664Y抽汽止回阀用途
该抽汽止回阀主要用于火力发电厂汽轮机抽汽系统，防止介质或水倒流，对汽轮机水泵等重要设施起到保护作用，其性能要求为在管道介质倒流、断电、事故等非常状态下，该阀门瞬间关闭，关闭时间小于0.5秒。

二、H664Y抽汽止回阀性能规范
1、公称压力：

公称压力	1.0~2.5	4.0~6.4	10.0
公称通径	50~1000	50~400	80~350

2、适用介质：水、蒸汽、空气、油品
3、工作温度：

主体材料	WCB	WC6	WC9
工作温度	≤425℃	≤540℃	≤550℃

三、 H664Y抽汽止回阀主要外形尺寸

H664H-10
DN	L	D	D1	D2	H	H1	H2	H3	L1	W（kg）
450	740	428	476	630	990	425	510	755	486	620
500	790	468	520	658	990	470	545	852	554	759
700	1040	682	747	845	990	560	625	1240	820	1258
800	1295	780	842	995	1257	650	645	1348.3	928	1788
1000	1600	1110	1150	1230	1700	850	745	1840	1040	4800
