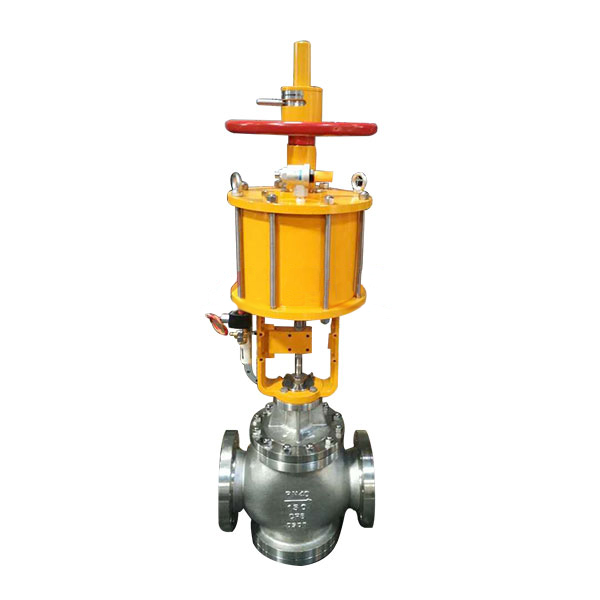

气动活塞式三通切断阀

ZSQN型活塞式气动三通切断阀,   由ZS型弹簧活塞式执行机构和切断阀组成，体积和重量轻小，切断迅速可靠，许用压差大。是自控系统执行元件，它接受二位调节仪表，PC程控机以及电控"ON-OFF"开关量信号，切断、开启或改变介质流向，实现对工艺参数二位式控制，适用于工艺管道紧急切断和放空用自动保护联锁系统等场所。本系列产品有薄膜式、活塞式两种。阀体结构有单座、套筒、双座(二位三通)三种，密封形式有填料密封和波纹管密封两种。具有结构简单、操作力大、体形小、重量轻、流阻小、阀容大、密封性能好、维修方便等优点。适用于无颗粒状、无杂质的气体、液体介质，要求快速严密关闭、快速放空的自动控制系统中。广泛应用于石油、化工、冶金、电力、轻纺等生产过程中的自动化控制系统中。

ZSQN型气动活塞三通切断阀主要性能参数
机构型式：气动活塞式执行机构
供气压力：0.4-0.7MPa
ZSQN型气动活塞三通切断阀作用型式：气开或气关(三通切断阀的作用方式是对上阀座而言,气开即侧开底关,阀配正作用执行机构。反之气关即侧关底开。)
密封材料：聚四氟乙烯、不锈钢等
流量特性：快开特性
泄漏量：金属阀座：小于阀额定容量的0.01%，符合GB/T4213IV级
软阀座：小于阀额定容量的10-7, 符合GB/T4213V级
切断时间：0.5-4秒
