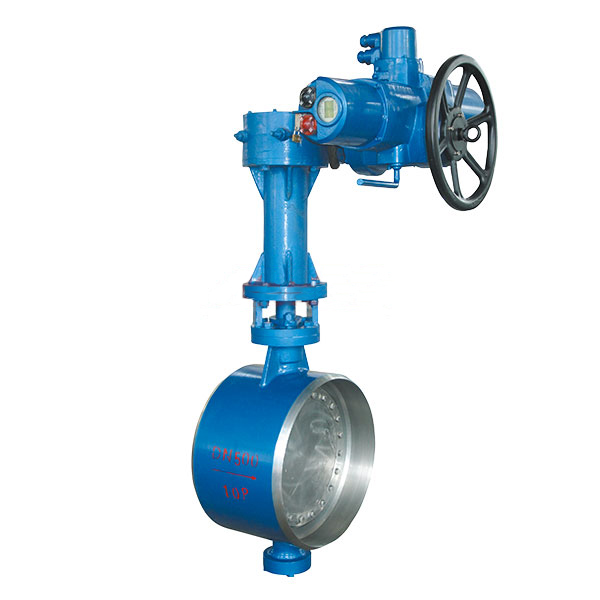

D363H.W 对焊式硬密封蝶阀
对焊式硬密封蝶阀
产品型号：D363H/W
公称通经：DN100～1000mm、NPS4"～48"
公称压力：强度试验（1.5×PN）密封试验（1.1×PN）
适用温度：碳钢：-29℃～425℃，不锈钢：-40℃～650℃
适用介质：水、热水、蒸汽、油品
驱动形式：蜗轮传动、电动、气动、液动
焊接标准：GB12224、ANSI B16.25、DIN2559
对悍式硬密封蝶阀特点
1、采用三偏心蝶阀堪称**过程阀门，此设计使阀门为高温、高压、防火应用中气泡级密封的理想硬密封蝶阀。
2、由于采用焊接结构，使阀门与管道平面达到**性的零泄漏。
3、此阀无法兰，对管道和保温包扎带来了很大的方便和美观。
对悍式硬密封蝶阀主要技术参数
公称通径DN（mm） | DN（100～400）mm、in4～48 |
公称压力PN（MPa） | 强度试验（1.5×PN）密封试验（1.1×PN） |
适用温度 | 碳钢：-29℃～425℃，不锈钢：-40℃～650℃ |
适用介质 | 水、蒸汽、热水、油品 |
驱动方式 | 蜗轮传动、电动、气动、液动 |
压力等级 | ANSI 150Lb/PN25 |
焊接标准 | GB12224、ANSI B16、25、DIN2559 |
主要零部件材料
零件名称 | 材料 |
阀体 | 碳钢、不锈钢、铬铝钢 |
蝶板 | 碳钢、合金钢、不锈钢 |
阀座 | 3不锈钢、钴基硬质合金 |
轴套 | 不锈钢 |
阀杆 | 不锈钢、特殊材料 |
填料 | 柔性石墨 |
D363H/663H/963H/-10/16/25/40/C、P、R对悍式硬密封蝶阀连接尺寸
公称通径 | 主要尺寸 | 公称通径 | 主要尺寸 | ||||||
in | DN（mm） | L | H1 | H | in | DN（mm） | L | H1 | H |
4 | 100 | 190 | 270 | 370 | 18 | 450 | 330 | 535 | 820 |
5 | 125 | 200 | 295 | 390 | 20 | 500 | 350 | 560 | 900 |
6 | 150 | 210 | 308 | 416 | 24 | 600 | 390 | 630 | 980 |
8 | 200 | 230 | 370 | 530 | 28 | 700 | 430 | 670 | 1100 |
10 | 250 | 250 | 450 | 580 | 32 | 800 | 470 | 800 | 1300 |
12 | 300 | 270 | 465 | 630 | 36 | 900 | 510 | 850 | 1370 |
14 | 350 | 290 | 475 | 595 | 40 | 1000 | 550 | 880 | 1480 |
16 | 400 | 310 | 505 | 755 | 48 | 1200 | 630 | 1000 | 1690 |
