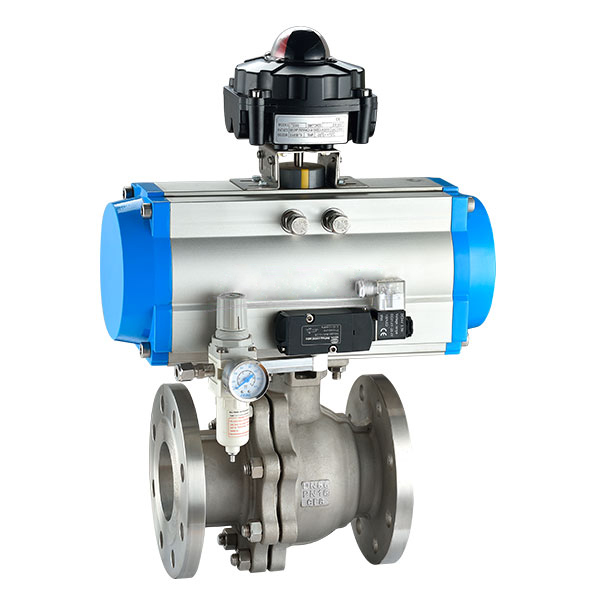

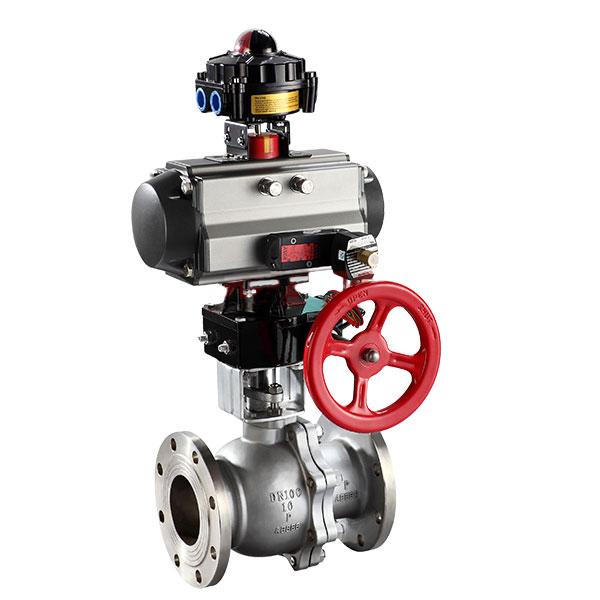

Q641F 气动高平台球阀
气动高平台球阀
产品型号：Q641F
公称通径：DN15~200mm
公称压力：PN1.6~6.4MPa
适用温度：-20~232℃~350℃
适用介质：水、油、气及某些腐蚀性液体
阀体材质：WCB、304、316
设计标准：GB/12237
连接法兰尺寸：GB/9113、JB/T79
实验和检验：JB/T9092
一、Q641F气动高平台球阀主要零件材料
序号NO | 零件名称 | 材质 | |
不锈钢 | 碳钢 | ||
1 | 螺栓 | 不锈钢SS304 | 碳钢 |
2 | 弹簧垫圈 | 不锈钢SS304 | 不锈钢SS304 |
3 | 螺母 | 不锈钢SS304 | 碳钢 |
4 | 阀盖 | 不锈钢CF8/CF8M | 碳钢WCB |
5 | 阀体 | 不锈钢CF8/CF8M | 碳钢WCB |
6 | 球 | 不锈钢CF8 | 不锈钢CF8 |
7 | 密封圈 | 聚四氟乙稀PTFE | 聚四氟乙稀PTFE |
8 | 阀杆 | 不锈钢SS316 | 不锈钢SS304 |
9 | 填料 | 聚四氟乙稀PTFE | 聚四氟乙稀PTFE |
10 | 压紧螺母 | 不锈钢SS304 | 不锈钢SS304 |
11 | 弹簧垫圈 | 不锈钢SS304 | 不锈钢SS304 |
12 | 螺母 | 不锈钢SS304 | 不锈钢SS304 |
13 | 手柄 | 不锈钢SS304 | 不锈钢SS304 |
二、Q641F气动高平台球阀主要尺寸
SIZE | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ | 21/2″ | 3″ | 4″ |
d | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 76 | 100 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 |
D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 230 |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 |
D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 160 |
b | 14 | 16 | 16 | 18 | 18 | 20 | 22 | 24 | 24 |
f | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 |
H | 75 | 95 | 90 | 110 | 130 | 140 | 140 | 180 | 250 |
W | 130 | 140 | 140 | 170 | 200 | 220 | 220 | 350 | 550 |
n-do | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 |
