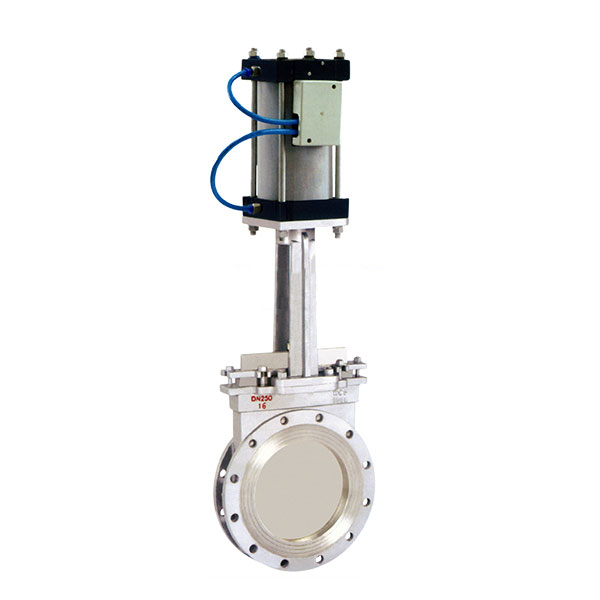

PZ673H气动刀闸阀
气动刀闸阀
产品型号：PZ673H
公称通径：DN50~1200mm
公称压力：PN0.6~1.6MPa
工作温度：-20~80℃
阀体材质：碳钢（C）、不锈钢（P4、P6）
设计标准：API 600、API6D、ASME B16.34、GB/T 12234
结构长度：ASME B16.10、API6D、GB/T 12221
连接标准：ASME B16.5、ASME B16.47、GB/T 9113、JB/T 79、HG/T 20592
压力试验：API 598、GB/T 13927、JB/T 9092
压力-温度等级：ASME B16.34 、GB/T 12224
[基本信息]
气动刀闸阀是生产过程控制阀门的重要品种之一。通过配用电磁阀可完成开关控制，配用电气阀门定位器也可完成调节控制。用户可根据实际需要选配。主体采用铸钢、不锈钢等。它特别适合造纸行业、化工、煤炭、污水、制糖等行业。
连接方式 | 对夹式、凸耳式 |
气缸形式 | 双作用 |
控制方式 | 开关型、调节型 |
气源压力 | 双作用:4~8bar、单作用:5~8bar |
介质温度 | W1:-40～180 W2:-40～180 W3:-30～425 W4：-40～425 |
[阀门特点]
1、阀门采用整体式设计，，流体阻力小，操作灵活方便。
2、手动刀闸阀螺杆传动采用双平面轴承设计，使得传动摩擦力大大减少，从而阀门开启轻便顺畅。
3、刀闸阀密封座采用可动式密封，且采用O形圈预紧提供预紧力使密封座紧贴阀瓣，泄露量大大减少，对在长期使用中密封副的磨损有自动补偿功能提高了使用寿命。
4、固定导向爪，无凹槽设计，不易引起介质积存或卡阻。
5、阀座可根据介质和工况的需要，选择金属硬密封或软密封：闸板采用表面镀铬或离子氮化处理，使闸板更耐磨，密封面使用寿命更长；软密封可选PTFE阀座或增强PTFE阀座或三元乙丙、丁晴橡胶，密封性好，耐腐蚀。
6、介质适应范围广：良好的密封性能和经济实用性强，操作可手动、气动、电动，实用范围非常广。
[适应工况]
刀型气动闸阀是工业自动化控制系统中的重要执行机构，可远距离集中控制能满足计算机程控的需要；如今在石油化工、燃气设备、核工业、电力装备、环保水处理、暖通空调、钢铁冶金、工业窑炉、罐装设备、酿酒设备、干燥设备、真空设备、表面处理、生物制药、食品机械、纺织印染、造纸等行业中得到广泛的使用，也是国防建设、科技建设的**产品。
[主要外形及连接尺寸]
MPa | DN | L | D1 | D2 | H | n-M | MPa | DN | L | D1 | D2 | H | n-M |
0.6MPa | 50 | 48 | 90 | 110 | 335 | 4-M12 | 1.0MPa | 50 | 48 | 100 | 125 | 335 | 4-M16 |
65 | 48 | 110 | 130 | 363 | 4-M12 | 65 | 48 | 120 | 145 | 363 | 4-M16 | ||
80 | 51 | 125 | 150 | 395 | 4-M16 | 80 | 51 | 135 | 160 | 395 | 4-M16 | ||
100 | 51 | 145 | 170 | 465 | 4-M16 | 100 | 51 | 155 | 180 | 465 | 8-M16 | ||
125 | 57 | 175 | 200 | 530 | 8-M16 | 125 | 57 | 185 | 210 | 530 | 8-M16 | ||
150 | 57 | 200 | 225 | 630 | 8-M16 | 150 | 57 | 210 | 240 | 630 | 8-M20 | ||
200 | 70 | 255 | 280 | 750 | 8-M16 | 200 | 70 | 265 | 295 | 750 | 8-M20 | ||
250 | 70 | 310 | 335 | 900 | 12-M16 | 250 | 70 | 320 | 350 | 900 | 12-M20 | ||
300 | 76 | 362 | 395 | 1120 | 12-M20 | 300 | 76 | 368 | 400 | 1120 | 12-M20 | ||
350 | 76 | 412 | 445 | 1260 | 12-M20 | 350 | 76 | 428 | 460 | 1260 | 16-M20 | ||
400 | 89 | 462 | 495 | 1450 | 16-M20 | 400 | 89 | 482 | 515 | 1450 | 16-M22 | ||
450 | 89 | 518 | 550 | 1600 | 16-M20 | 450 | 89 | 532 | 565 | 1600 | 20-M22 | ||
500 | 114 | 568 | 600 | 1800 | 16-M20 | 500 | 114 | 585 | 620 | 1800 | 20-M22 | ||
600 | 114 | 670 | 705 | 2300 | 20-M22 | 600 | 114 | 685 | 725 | 2300 | 20-M27 | ||
700 | 127 | 775 | 810 | 2500 | 24-M22 | 700 | 127 | 800 | 840 | 2500 | 24-M27 | ||
800 | 127 | 880 | 920 | 2800 | 24-M27 | 800 | 127 | 898 | 950 | 2800 | 24-M30 | ||
900 | 154 | 980 | 1020 | 3100 | 27-M27 | 900 | 154 | 1005 | 1050 | 3100 | 28-M30 | ||
1000 | 165 | 1080 | 1120 | 3400 | 28-M27 | 1000 | 165 | 1115 | 1160 | 3400 | 28-M30 | ||
1200 | 190 | 1295 | 1340 | 3600 | 32-M30 | 1200 | 180 | 1325 | 1380 | 3600 | 32-M36 |
