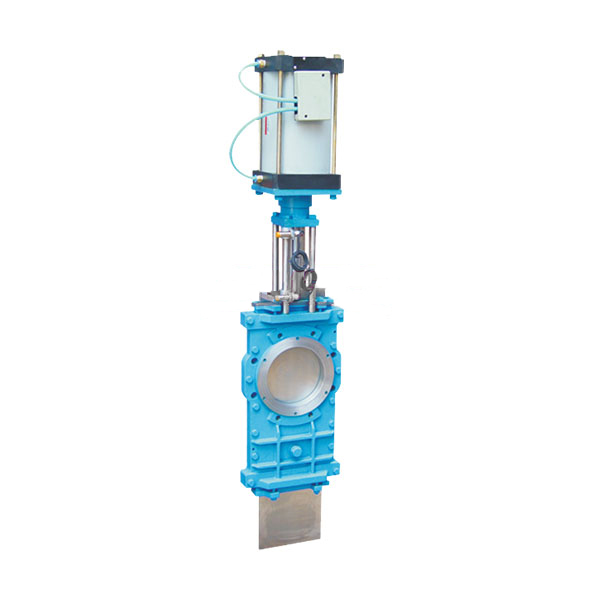

SCZ673F.H穿透式插板阀
穿透式插板阀
产品型号：SCZ673F/H
公称通径：DN100~500mm
公称压力：PN1.0~2.5MPa
适用温度：橡胶≤80℃、四氟密封≤150℃
适用介质：矿浆、纸浆、纤维性介
阀体材质：1Cr18Ni9Ti/CF8M/CF8/ CF3M/Cf3 /WCB
设计标准：JB/T8691《对夹式刀形闸阀》
连接标准：GB/T9113.1-2000 《整体钢制管法兰》HG20592-1997 《整体钢制管法兰》
结构长度：GB/T15188.2-94《阀门的结构长度 对夹连接阀门》
试验与检验：GB/T13927《工业阀门 压力试验
一、穿透式插板阀主要零部件材质
阀体、上盖 | 碳钢、不锈钢 |
闸板 | 不锈钢 |
阀杆 | 不锈钢 |
密封圈 | 四氟、橡胶 |
二、穿透式插板阀主要性能规范
公称压力 | 1.0~2.5MPa |
壳体试验 | 1.5MPa |
密封试验 | 1.1MPa |
工作温度 | 橡胶≤80℃、四氟密封≤150℃ |
运用介质 | 干灰、纸浆、糖浆、污水、煤气粉末颗粒物、渣水混合物等 |
三、穿透式插板阀主要外形尺寸表
DN | L | H1 | H2 | H3 | D1 | D2 | D0 | N-M | p | B |
100 | 51 | 405 | 705 | 585 | 180 | 156 | 240 | 8-16 | 490 | 170 |
125 | 57 | 450 | 750 | 665 | 210 | 184 | 260 | 8-16 | 490 | 190 |
150 | 57 | 510 | 810 | 770 | 240 | 211 | 280 | 8-20 | 490 | 240 |
200 | 60 | 615 | 930 | 920 | 295 | 266 | 300 | 12-20 | 520 | 335 |
250 | 70 | 715 | 1080 | 1175 | 355 | 319 | 320 | 12-24 | 520 | 335 |
300 | 80 | 822 | 1140 | 1255 | 410 | 370 | 340 | 12-24 | 520 | 335 |
350 | 90 | 975 | 1290 | 1455 | 470 | 429 | 360 | 16-24 | 520 | 335 |
400 | 100 | 1024 | 1344 | 1559 | 525 | 480 | 400 | 16-27 | 605 | 390 |
450 | 100 | 1235 | 1560 | 1926 | 585 | 548 | 450 | 20-27 | 605 | 430 |
500 | 114 | 1265 | 1610 | 2226 | 650 | 609 | 500 | 20-30 | 605 | 430 |
